Qtech-420高能抗爆聚脲材料材料
产品简介
Qtech-420聚脲抗爆材料是双组份无溶剂涂料，具有极快的反应速度，优异的力学性能。一次喷涂厚度可达数十毫米，不含VOC，对环境友好。涂层外观均匀、美观，具有优异的抗冲击、耐磨损、防水防腐等性能。可广泛应用于军用设备防护、建筑物抗爆、抗冲击等领域。该技术由青岛沙木新材料有限公司（以下简称“沙木新材”）和青岛理工大学功能材料研究所（以下简称“研究所”)联合开发，达到了国内领先、国际先进的水平。
性能特点
★力学性能优异，具有良好抗爆、抗震、抗冲击性能；
★硬度较高，抗划伤，耐磨损；
★对湿气、温度不敏感，热稳定性好；
★具有优良的防腐、防渗性能；
★涂层无接缝，防水性能优异；
★固化速度快，立面、顶面连续喷涂不流挂；
★优良的物理性能，对各类基材均具有良好的附着力；
★零VOC、无污染、对环境友好；
★耐候性好、不粉化、不失色；
★可手工造粒，获得“麻面”效果，美观、防反光；
成果斐然

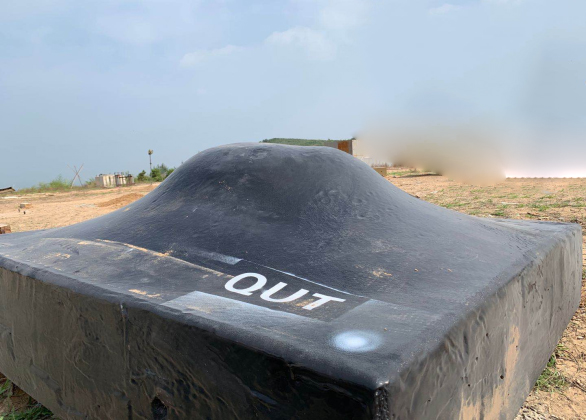

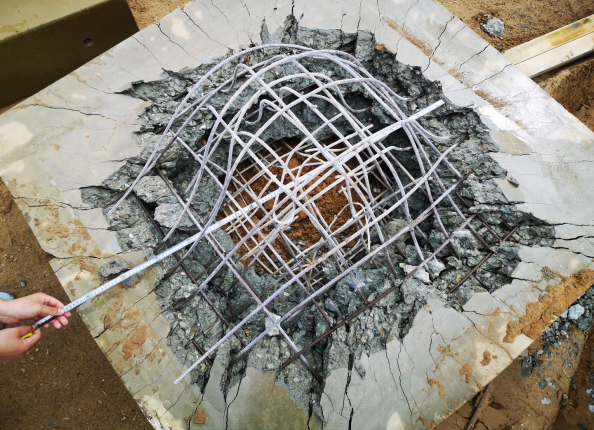

经过近一周的准备和爆炸测试，青岛沙木新材料有限公司与青岛理工大学合作研发成功的QTECH-420喷涂聚脲产品，在河北怀来某国防重点实验室爆炸试验场进行的10公斤TNT混凝土预制件贴爆比武中，获得零破损、零飞溅的骄人业绩，受到某部委专家、领导的高度赞扬。下图为10公斤TNT贴爆结果(左为纯混凝土，中为QTECH防护混凝土)。
专业可靠
青岛沙木新材料有限公司长期与青岛理工大学开展产学研合作，共同培养了一大批材料科学专业人才，研发的高端聚脲产品长期服务社会。通过高应变速率测试、霍普金森撞击、钢结构小剂量TNT爆炸试验、铝合金油罐车抗追尾撞击1:1实物撞击试验、耐老化研究等工作，见下图。结果表明:我们团队注重基础科学研究，不断探索新型聚脲分子结构与性能的关系，研制的QTECH系列高端聚脲产品在创新性、稳定性、可靠性、耐久性等方面达到国际领先水平!
主要性能指标
固含量/% | 100 |
凝胶时间/s | 6 |
拉伸强度/ MPa | 28 |
断裂伸长率/% | 245 |
撕裂强度/(N/mm) | 125 |
硬度/邵D | 55 |
耐磨性/(阿克隆法,cm³ /1.61km) | ≤0.07 |
耐介质 | 无锈蚀、无气泡、无脱落 |
附着力/(拉开法,MPa) | ≥ 3.0 |
耐盐雾（2000小时） | 无锈蚀、无气泡、无脱落 |
混合比/(体积) | 1:1 |
抗冲击/(kg·cm) | 100 |
颜色 | 可根据用户要求调制 |
密度/(g/cm3) | 0.95～1.05 |
厚度：0.5mm以上（视用户要求而定）。
涂装间隔：最短，时间不限；最长，不超过6小时。
基材处理
• 基材表面应平整，无灰尘、油渍等缺陷，如有缺陷应进行修补，达到要求后方可喷涂。。
涂装方法
• 施工时必须使用青岛沙木新材料有限公司指定的高温、高压撞击混合设备。使用未经我们验证可行的设备施工带来的损失，后果自负。
• 如表面需要进行消光处理，可咨询我公司技术人员，使用配套的表面处理系统。
包装规格
A组分：220公斤/桶。
B组分：200公斤/桶。（也可根据用户要求更换包装）
贮存和运输
• 本产品应贮存在阴凉、通风、干燥的库房中，严禁雨淋、日晒、隔绝火源、远离热源，贮存温度应为15～40℃。
• 本产品在不打开原包装的情况下，贮存期自生产之日起为12个月，超过贮存期可按本产品标准规定的项目进行检验，若符合技术要求仍可使用。
• 本产品不含有机溶剂，运输时可按非危险品运输。运输时，应严禁雨淋、日晒，并应符合运输部门的有关规定。
劳动保护措施
• 在使用本产品的过程中，必须穿工作服、戴护目镜、手套、防毒面具等劳保用品。
注意事项
1. 施工时基材温度应高于露点3℃以上。
2. 施工前将B组份充分搅拌至完全均匀。
3. A组份未用完的涂料应充氮后密封保存。
4. 该体系为100%固含量，严禁加入任何稀释剂。
5. 在密闭空间施工时，应保证良好的通风。
7. 随着产品的不断改进，产品性能参数可能会有所改变，请保持联系。
我们的技术不断进步，如有更新恕不另行通知，最新技术指标请浏览公司网站或与本公司联系。
技术咨询 热线电话：黄教授 13906485186
